下面為您詳細介紹電子煙標牌使用電鑄工藝生產(chǎn)鎳材質(zhì)標牌的完整流程，并深入分析鎳材質(zhì)的優(yōu)勢。

第一部分：電鑄工藝生產(chǎn)流程詳解

電鑄（Electroforming）是一種利用金屬電沉積原理，在芯模上精確復制出金屬制品的工藝。它特別適合制作超薄、精細、立體感強的金屬標牌。

以下是核心生產(chǎn)步驟：

1. 設計與原型制作
根據(jù)標牌的3D設計圖，使用光敏樹脂等材料通過3D打印或精密機加工制作出陽模原型。這個原型的形狀與最終標牌的正面形狀完全一致。

2. 芯模（母模）制作
這是電鑄工藝的靈魂。在原型表面通過化學鍍或真空鍍的方式，沉積一層極薄（微米級）的導電層（如銀或鎳）。
然后通過電鍍加厚這層導電層，形成一個堅固的金屬外殼。取出或溶解掉內(nèi)部的樹脂原型，就得到了一個中空的、內(nèi)表面極為精細的金屬芯模。芯模的內(nèi)腔形狀就是最終標牌的正面形狀。

3. 電鑄沉積
將金屬芯模作為陰極（負極），浸入含有鎳離子（如氨基磺酸鎳溶液）的電鑄液中。
通以直流電。溶液中的鎳離子在陰極（芯模）表面得到電子，還原成金屬鎳原子，并一層層地沉積在芯模內(nèi)壁上。
通過精確控制電流密度、溫度、溶液PH值和電鑄時間，可以精確控制沉積鎳層的厚度（通常標牌厚度在0.1-0.3毫米之間）。沉積出的鎳層繼承了芯模表面的所有細節(jié)，分辨率可達微米級。

4. 脫模與分離
電鑄達到預定厚度后，將沉積好的鎳制件從芯模中小心剝離。由于芯模表面非常光滑且可能涂有離型層，因此可以完整脫出。
此時得到的是一個單面精細、背面粗糙的鎳質(zhì)標牌殼體。

5. 背襯填充與后處理
為了增加標牌的強度和便于粘貼，會在其粗糙的背面填充環(huán)氧樹脂膠或焊接一個金屬背板。
進行必要的精修：修剪毛邊、鉆孔（如需）、拋光邊緣。
進行表面處理：這是賦予最終外觀的關鍵步驟。可以進行：
PVD真空鍍膜：鍍上金色、玫瑰金、槍色、藍色等多種色彩，且膜層非常耐磨。
電鍍：鍍鉻、鍍黑鎳等。
噴砂/拉絲：實現(xiàn)啞光質(zhì)感。
噴涂透明保護漆：增強耐腐蝕和抗指紋能力。

6. 品質(zhì)檢驗與包裝
檢查尺寸、表面光潔度、顏色、附著力等，合格后即可用于裝配。

第二部分：電鑄工藝結(jié)合鎳材質(zhì)的核心優(yōu)勢

電鑄工藝將鎳的材料特性發(fā)揮到了極致，帶來了傳統(tǒng)沖壓、蝕刻無法比擬的優(yōu)勢：

1. 極致精細與高分辨率
能完美復刻芯模的每一個細節(jié)，可實現(xiàn)微米級的紋理、清晰的銳利棱角、復雜的浮雕和鏤空圖案，設計自由度極高。

2. 超薄輕盈與高強度
電鑄可以生產(chǎn)出壁厚均勻且極薄（0.04mm起） 的標牌，既節(jié)省材料、減輕重量，又因為鎳本身的高強度而保持足夠的結(jié)構(gòu)剛性。

3. 無應力、不變形
沉積過程是原子級的堆積，不產(chǎn)生機械加工（如沖壓）導致的內(nèi)應力，產(chǎn)品不易彎曲變形，尺寸極其穩(wěn)定。

4. 背面粗糙，附著力強
電鑄鎳標牌背面天然的粗糙結(jié)構(gòu)，使其與環(huán)氧樹脂背襯或直接與電子煙殼體粘接時，能產(chǎn)生極強的機械咬合力和附著力，不易脫落。

5. 材料優(yōu)勢最大化
卓越的耐腐蝕性：純鎳能抵抗煙油、汗液和大氣腐蝕，長期保持外觀。
優(yōu)越的加工性：沉積出的鎳層韌性好，便于后續(xù)彎曲或微調(diào)。
完美的鍍層基底：鎳本身是極佳的“打底”材料，其表面與其他功能性/裝飾性鍍層（如PVD）的結(jié)合力非常強，使最終色澤更持久。
環(huán)保安全：鎳材質(zhì)穩(wěn)定、無毒，符合電子產(chǎn)品接觸材料的相關安全標準。

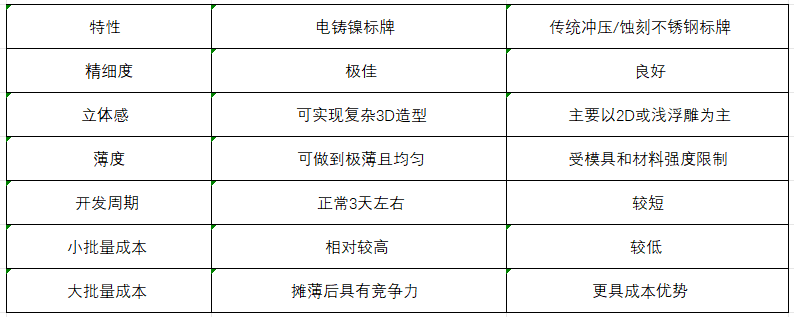

總結(jié)對比與注意事項

注意事項：
成本：前期芯模制作成本高，更適合中高端、設計獨特、有一定產(chǎn)量的產(chǎn)品。
周期：從設計到出樣，時間比傳統(tǒng)工藝長。

結(jié)論：對于追求高端質(zhì)感、獨特辨識度、復雜精細紋理的電子煙品牌，采用電鑄工藝生產(chǎn)的鎳材質(zhì)電子煙標牌是近乎理想的選擇，它能將設計師的創(chuàng)意毫無損耗地轉(zhuǎn)化為現(xiàn)實產(chǎn)品，極大提升產(chǎn)品的價值和顏值。
